Насос циркуляционный Stratos30/1-10 с электронным управлением

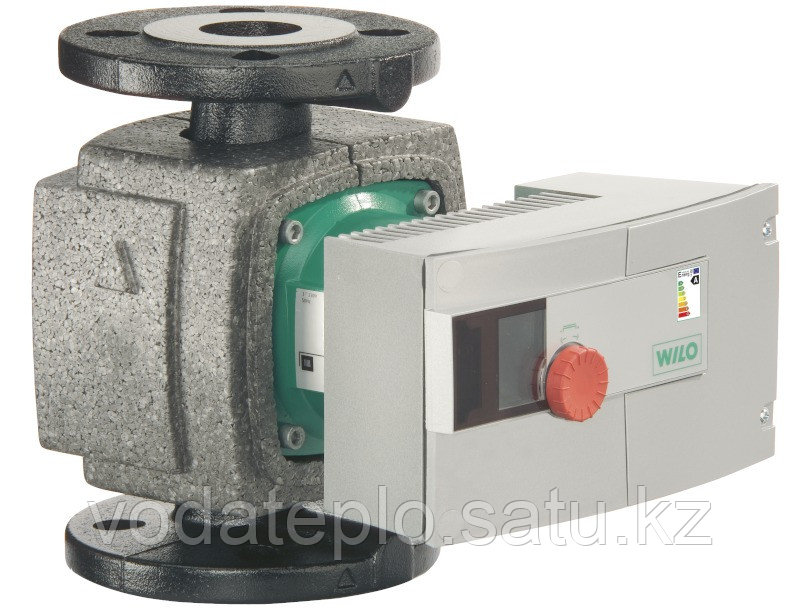

Насос циркуляционный Wilo Stratos 30/1-10

ПроизводительWilo (Германия)

ЭнергопотреблениеЭнергосберегающие

ИсполнениеОдинарные

Напор (H max), 10,6м

Расход (Q max), 9,0м3/час

Мощность (номинал), Вт140

Фланцевое соединениеНет

Присоединение, DN32

Монтажная длина, мм180

Напряжение, В220\230

Вес, 4,2кг

Гарантийный срок60 месяцев

Тип
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, электронно-коммутируемым электродвигателем с автоматической регулировкой мощности.

Применение
Системы отопления, системы кондиционирования, закрытые контуры охлаждения, промышленные циркуляционные системы.

Особенности/преимущества продукции
Экономия электроэнергии благодаря повышенной эффективности системы с функцией Q-Limit (ограничение максимального расхода)
Улучшенный индекс энергоэффективности EEI ≤0,20 у всех одинарных насосов
Оптимизированный дисплей для лучшей считываемости и управления
Монтаж на малой площади благодаря компактной конструкции и независящий от положения ЖК-дисплей
Модульная концепция для соединения со всеми стандартными системами шин (например, Modbus, BACnet, CAN, LON, PLR)
Проверенное качество и надежность

Технические характеристики
Индекс энергоэффективности (EEI) ≤ 0,20
Допустимый диапазон температур от -10 °C до +110 °C
Подключение к сети 1~230 В, 50/60 Гц
Класс защиты IP X4D
Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 100

Оснащение/функции
Режимы работы
Режим управления (n=постоянный)
Δp?c для постоянного перепада давления
Δp?v для переменного перепада давления
Δp-T для перепада давления в зависимости от температурного режима (программируется через IR-Stick, IR-монитор, Modbus, BACnet, LON или CAN)
Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)
Ручное управление
Настройка режимов работы
Настройка требуемого перепада давления
Настройка автоматического режима снижения частоты вращения
Настройка ВКЛ./ВЫКЛ. насоса
Настройка частоты вращения (режим ручного управления)
Автоматическое управление
Бесступенчатая регулировка частоты вращения в зависимости от режима работы
Автоматический режим снижения частоты вращения
Функция деблокирования
Плавный пуск
Полная защита электродвигателя со встроенной электронной системой отключения
Внешнее управление
Управляющий вход «Выкл. по приоритету» (возможно с IF?модулями Stratos)
Управляющий вход «Мин. мощность по приоритету» (возможно с IF?модулями Stratos)
Управляющий вход «Analog In 0 ? 10 В» (дистанционное переключение частоты вращения), возможно с IF?модулями Stratos
Управляющий вход «Analog In 0 ? 10 В» (дистанционное изменение заданного значения), возможно с IF?модулями Stratos
Сигнализация и индикация
Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт), возможно с IF?модулями Stratos
Световой индикатор неисправности
ЖК-дисплей для индикации параметров насоса и кодов ошибок
Обмен данными
Инфракрасный интерфейс для беспроводного обмена данными с IR-картой памяти/IR-монитором
Последовательный цифровой интерфейс Modbus RTU для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
Последовательный цифровой интерфейс BACnet MS/TP Slave для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
Последовательный цифровой интерфейс CAN для подключения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos).
Последовательный цифровой интерфейс LON для подключения к сети LONWorks (возможно с IF?модулями Stratos)
Последовательный цифровой интерфейс PLR для подключения к автоматизированной системе управления зданием через интерфейсный преобразователь Wilo или специальные модули связи (возможно с IF?модулями Stratos)
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
Основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру): возможны различные комбинации с IF-модулями Stratos (принадлежности)
Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД): возможны различные комбинации с IF-модулями Stratos (принадлежности)
Оснащение
Отливка под ключ на корпусе насоса (у насосов с резьбовым присоединением P2 < 100 Вт)
Для насосов с фланцевым соединением: исполнения фланца
Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (разработан PN 16 согласно EN 1092-2) для ответного фланца PN 6
Специальное исполнение для насосов DN 32 - DN 100: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
Гнездо для опционального дополнения IF-модулями Wilo
Серийная теплоизоляция для насосов, используемых в системах отопления

Материалы
Корпус насоса: серый чугун с катафорезным покрытием
Теплоизоляция: Полипропилен
Вал: Нержавеющая сталь
Подшипники: металлографит
Рабочее колесо: Синтетический материал

Комплект поставки
Насос
Теплоизоляция корпуса
уплотнения для резьбового соединения
С подкладными шайбами фланцевых болтов (при номинальных внутренних диаметрах DN 32 - DN 65)
Инструкция по монтажу и эксплуатации
