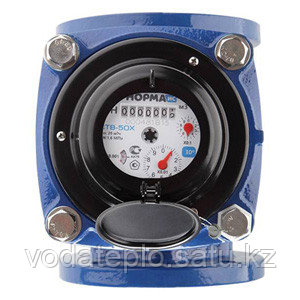

Счётчик воды фланцевый "НОРМА" СТВ-65 ХИ с импульсным выходом

Спецификации

• Тип Счетчика воды:Счетчик воды фланцевый
• Артикул счетчика:СТВ-50
• Материал счетчика:Чугун
• Страна:Россия
• Бренд:Норма

Дополнительное описание счетчика

Фланцевые счетчики Норма СТВ предназначены для коммерческого учета холодной или горячей воды в промышленном и коммунальном хозяйстве. Счетчики воды состоят из чугунного корпуса с фланцевыми соединениями и измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с магнитной муфтой и счетным механизмом).  Корпус счетчика с защитой магнитной муфты от воздействия внешнего магнитного поля. Межповерочный интервал для счетчиков холодной воды (Х) 6 лет; для счетчиков горячей воды (Г) 4 года.

Устройство и принцип работы водосчетчика

Принцип работы счетчиков заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока) вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость вращения турбины пропорциональна расходу воды. Для дистанционного считывания показаний через датчик импульсов с частотой, пропорциональной величине расхода воды, на одной из стрелок стрелочного указателя или на одном из дисков счетного механизма устанавливается магнит (только в счетчиках, имеющих в обозначении букву «И»), прохождение которого под датчиком обеспечивает замыкание контактов датчика. Если в цепи датчика имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.


Комплектность счетчиков воды Норма СТВ-50

• Счетчик воды турбинный фланцевый Норма СТВ-50
• Руководство по эксплуатации
• Упаковка

Технические характеристики счетчика воды

Номинальный расход:		25,0 м3/час
Максимальный расход:		50,0 м3/час
Емкость счетного механизма:		9999999 м3
Диаметр условного прохода:		50 мм (Ду50)
Длина счетчика:		200 мм
Вес счетчика:		12,7 кг
Тип присоединения:		фланцевое
Вода:		холодная
Импульсный выход:		есть
Область применения:		промышленный
Тип счетчика:		турбинный
Гарантия на счетчик:		1 год
Срок поверки счетчика:		6 лет - холодная вода 4 года - горячая вода
