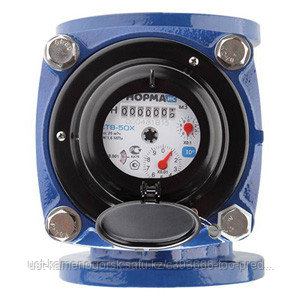

Счётчик воды фланцевый "НОРМА" СТВ-150 ХИ с импульсным выходом

Счётчик воды фланцевый "НОРМА" СТВ-150 ХИ с импульсным выходом

  • Под заказ

Цену уточняйте

+7 (723) 226-58-70
факс
  • +7 (777) 328-05-17
  • +7 (777) 579-50-05
возврат товара в течение 14 дней по договоренности
Описание
Характеристики

Спецификации

  • Тип Счетчика воды:Счетчик воды фланцевый
  • Артикул счетчика:СТВ-100
  • Материал счетчика:Чугун
  • Страна:Россия
  • Бренд:Норма

Дополнительное описание счетчика

Фланцевые счетчики Норма СТВ предназначены для коммерческого учета холодной или горячей воды в промышленном и коммунальном хозяйстве. Счетчики воды состоят из чугунного корпуса с фланцевыми соединениями и измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с магнитной муфтой и счетным механизмом).  Корпус счетчика с защитой магнитной муфты от воздействия внешнего магнитного поля.  Межповерочный интервал для счетчиков холодной воды (Х) 6 лет; для счетчиков горячей воды (Г) 4 года.

Устройство и принцип работы водосчетчика

Принцип работы счетчиков заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока) вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость вращения турбины пропорциональна расходу воды. Для дистанционного считывания показаний через датчик импульсов с частотой, пропорциональной величине расхода воды, на одной из стрелок стрелочного указателя или на одном из дисков счетного механизма устанавливается магнит (только в счетчиках, имеющих в обозначении букву «И»), прохождение которого под датчиком обеспечивает замыкание контактов датчика. Если в цепи датчика имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.


Комплектность счетчиков воды Норма СТВ-100

  • Счетчик воды турбинный фланцевый Норма СТВ-100
  • Руководство по эксплуатации
  • Упаковка

Технические характеристики счетчика воды

Номинальный расход:   70,0 м3/час
Максимальный расход:   140,0 м3/час
Емкость счетного механизма:   9999999 м3
Диаметр условного прохода:   100 мм (Ду100)
Длина счетчика:   250 мм
Вес счетчика:   18,5 кг
Тип присоединения:   фланцевое
Вода:   холодная / горячая
Импульсный выход:   есть
Область применения:   промышленный
Тип счетчика:   турбинный
Гарантия на счетчик:   1 год
Срок поверки счетчика:   6 лет - холодная вода
4 года - горячая вода
Основные
Производитель Норма Измерительные Системы
Страна производительРоссия
Область применения счетчикаПромышленный
Вид водосчетчикаТурбинный
Максимальный расход, Qmax 300 куб. м/час
Номинальный расход, Qn 150 куб. м/час
Способ монтажаГоризонтальный/вертикальный/наклонный
Тип присоединенияФланцевое
Метрологический классС
Вес30 кг
Гарантийный срок 12 мес
СостояниеНовое
Габаритные размеры
Монтaжнaя длинa200 мм
Высота270 мм
